Parte 5 - Adendo

Diodos LED - Medições com buffer OPA345UA

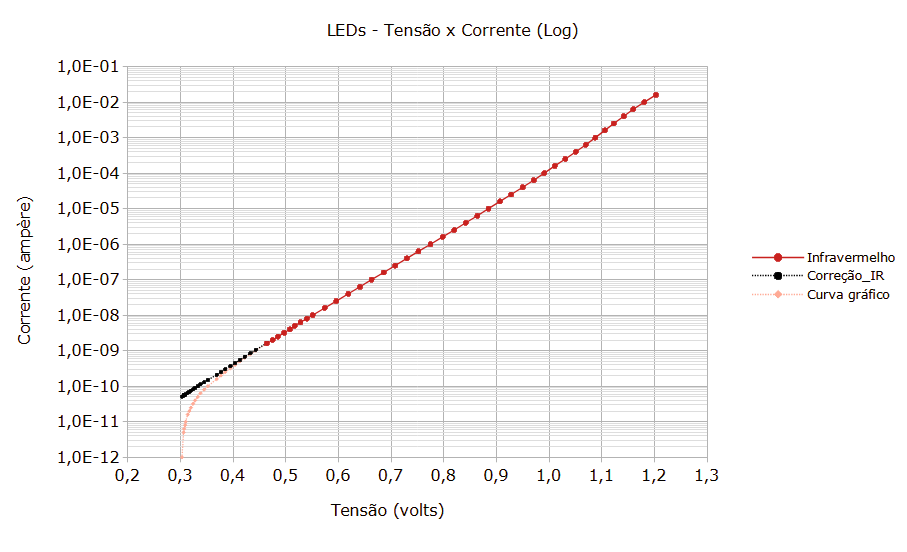

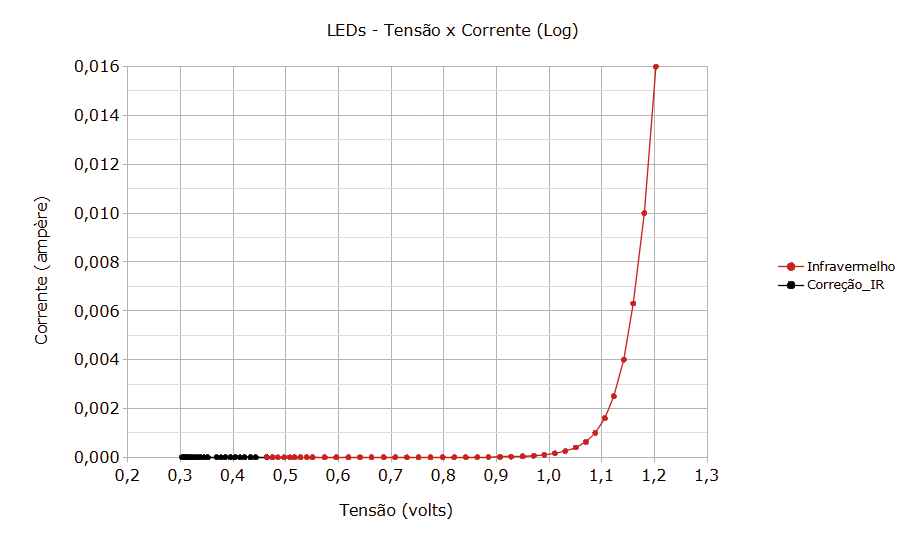

Os gráficos a seguir se referem às medições de tensões e correntes de cada LED. As correções nas partes inferiores das curvas computam a soma da corrente de fuga do amplificador operacional, a qual foi inferida através da análise individual de cada curva e tendência da respectiva assíntota.

Gráficos a seguir se referem aos testes de medições com diodo zener de 3,3 volts de 1,0 watt de potência máxima, nas polarizações reversa e também na direta.

O gráfico a seguir foi gerado a partir de experimento com bloco de gelo (gel em embalagem plástica, temperatura de -15ºC) sob a placa de circuito do amplificador operacional OPA345UA. Para correntes inferiores a 100pA o gráfico apresenta desvio na curva. A impressão que tive é de que a umidade condensada na placa de circuito, mesmo envernizada, atrapalhou as medições com baixas correntes. Como se houvesse uma resistência em paralelo da ordem 12GΩ a 18GΩ na superfície da placa de circuito. Antepenúltimo gráfico gerado.

O penúltimo gráfico gerado é apresentado a seguir; foram feitas medições com o mesmo LED azul do gráfico acima, no dia seguinte, sem secagem da placa de circuito, sem gelo sob a placa. De qualquer maneira, a curva no gráfico ainda indica um pouco de desvio para esquerda em correntes abaixo de 100pA. Acredito que tenha sido resquício da umidade do dia anterior. A correção da curva neste caso não faz muito sentido; correção de apenas 300 femto ampères (300fA).

Após cerca de um ano de experimentos com LEDs e diodos retificadores, entre 2023 e 2024, o último experimento dessa série gerou o gráfico apresentado a seguir.

Placa de circuito secada com secador, condicionador de ar e desumidificador ligados para manter umidade baixa e temperatura em 20ºC, todas as placas eletrônicas alimentadas com baterias. Sendo a última medição executada tentando ajustar uma tensão de apenas 1mV sobre conjunto de resistores com 5 bilhões de ohms, o que não foi fácil. E acreditar que passavam pelos resistores a corrente de apenas 200 femto ampères. Todavia, no LED infravermelho estava passando "muito mais"; acredito em torno de 14 pico ampères, devido ao "leakage" do amplificador operacional.

Essas medições foram feitas em casa e não em laboratório com recursos de alto desempenho metrológico, nem equipamentos muito caros e sofisticados. Sendo assim, os valores e curvas apresentadas nessa página não são de alta confiabilidade, especialmente em valores tão baixos de correntes elétricas, da ordem de pico ampère.

O mérito não está na precisão de medições, mas acredito estar no conjunto das curvas, que contemplam valores relativamente tão grandes e pequenos, e na beleza do comportamento dos componentes eletrônicos semicondutores.
