Eletrônica - Parte 2

Simulação computacional de circutos eletrônicos analógicos

As simulações utilizadas nesse site são feitas no simulador "Circuit Maker Student" versão 6.2, ou 6.0.

Para instalar o simulador no teu computador, baixe o instalador clicando aqui.

O circuito retificador de meia onda é um circuito simples que pode ser simulado em software Circuit Maker Student. Para executar a simulação computacional do circuito "Retificador monofásico de meia onda", baixe o arquivo clicando aqui, e abra-o no Circuit Maker Student. Para baixar o arquivo de simulação do "Retificador monofásico de meia onda com capacitor filtro" clique aqui.

A seguir estão os links para baixar os arquivos de simulação de outros tipos de circuitos retificadores; todos feitos para Circuit Maker Student:

Circuit Maker Student 6

O aplicativo Circuit Maker versão 6 foi desenvolvido por Microcode Engineering Inc. em 1998. Sendo a versão "Student" livre para instalação e uso limitado até 50 componentes eletrônicos em cada arquivo de simulação.

Veja a seguir a figura que representa o icone do aplicativo Circuit Maker Student versão 6.

É possível instalá-lo em sistemas operacionais Windows e Linux (com emulador Wine).

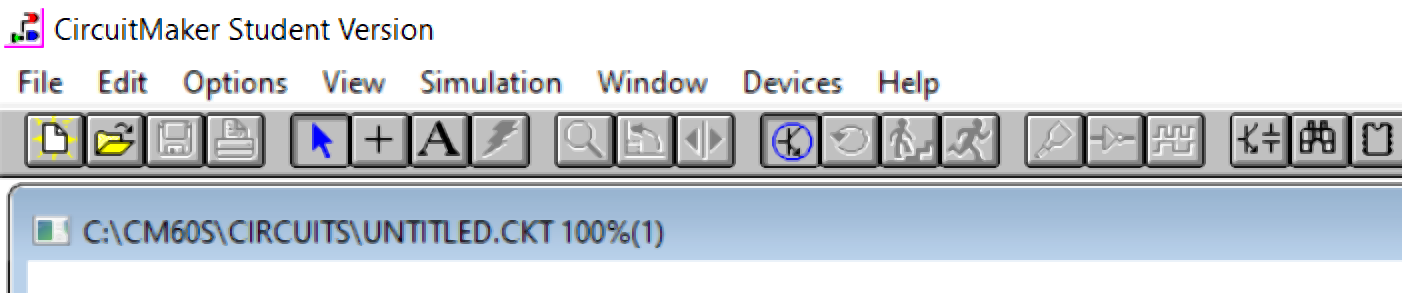

A interface do aplicativo possui 8 menus e 23 icones. Veja a figura a seguir.

Para abrir os arquivos de simulações baixados no teu computador pode ser usado o segundo icone "open". Note que a extensão dos arquivos é .CKT e geralmente serão baixados na pasta "Downloads" no teu computador. Além disso, há exemplos de circuitos na pasta C:/CM60S/Circuits conforme a instalação do Circuit Maker.

Depois de encontrar um arquivo e abri-lo, é possível "rodar a simulação" clicando no décimo quinto icone "Run/Stop"; clicando novamente para interromper a simulação.

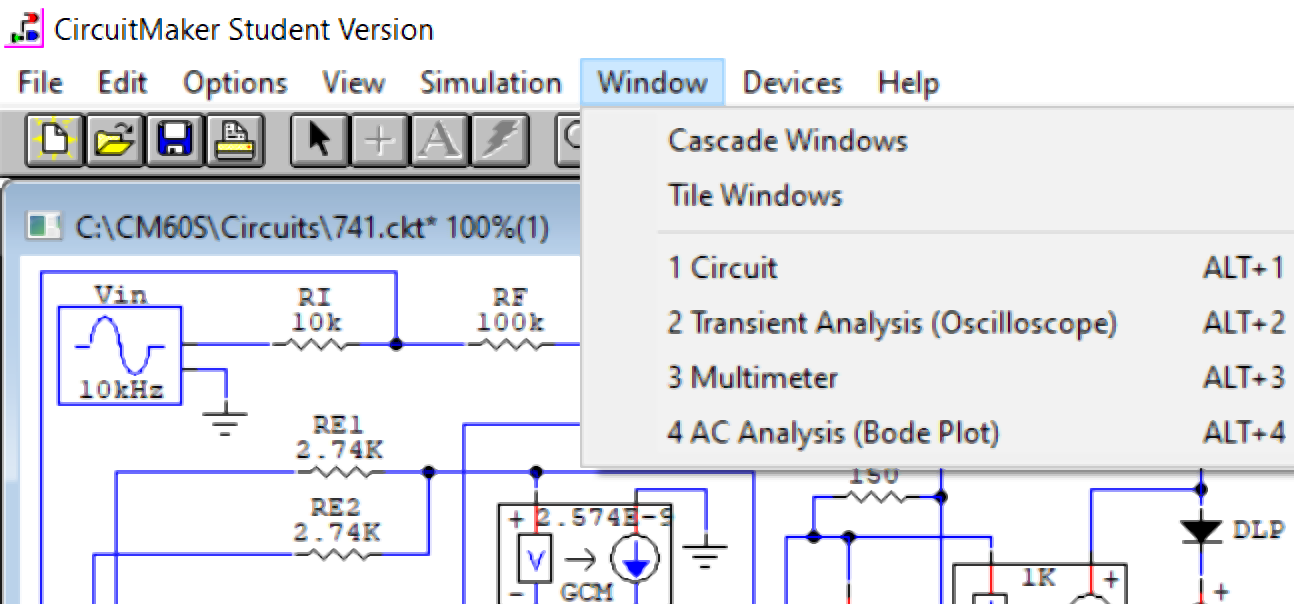

A figura a seguir mostra as opções do menu "Window". Onde as opções "Tile windows" e "Cascade windows" são usadas para organizar as posições das janelas dentro do simulador.

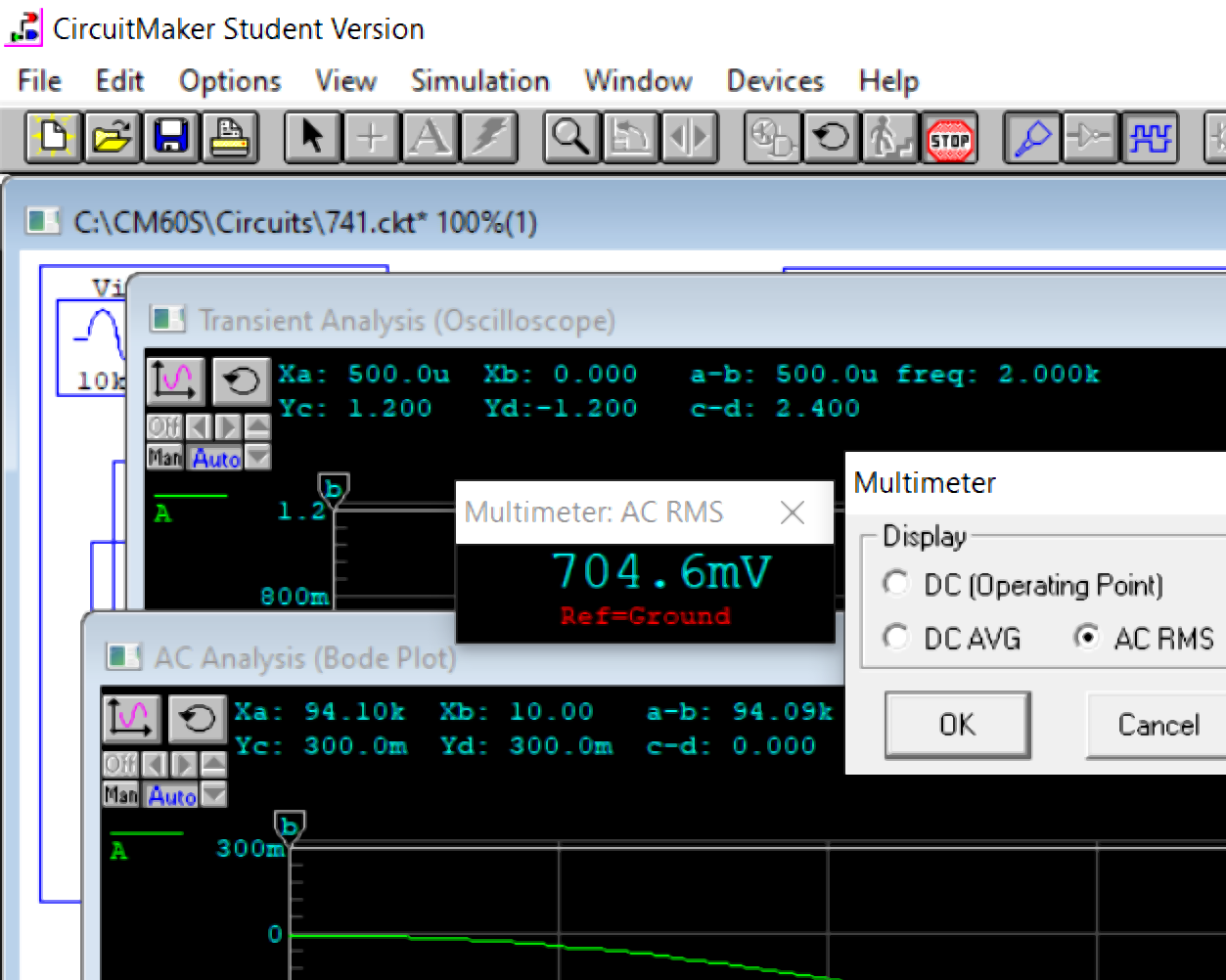

Em geral, em simulações analógicas, podem aparecer as janelas:

1 "Circuit" - Diagrama esquemático do circuito.
2 "Transient Analysis (Oscilloscope)" - Osciloscópio virtual.
3 "Multimeter" - Multímetro virtual.
4 "AC Analysis (Bode Plot)" - Diagrama de Bode. É a resposta em frequência do circuito analógico. É também um sobrenome alemão "Bôde"; e não o animal "bóde".

O osciloscópio virtual poderá mostrar uma ou mais formas de ondas no tempo. Mantenha a tecla "shift" pressionada e clique em outros pontos do circuito para obter mais formas de onda no osciloscópio virtual.

O multímetro virtual mostrará apenas um valor de cada vez. Clicando em cima do valor (sobre o multímetro) duas vezes rapidamente, é possivel selecionar "DC AVG" "average" que significa "valor médio", ou "AC RMS" que mostrará o "valor eficaz" ou também chamado "Root Mean Square".

Para selecionar os pontos no circuito quando "roda a simulação" é usada uma ponteira; clique no décimo sexto icone. Clicando nos fios, se pode ver valores de tensão (V), nas extremidades de componente aparecem as correntes (I) e clicando no meio de componente aparecem os valores de potência (P).

Para mudar a referência de tensão, tanto do multímetro quanto do osciloscópio virtual, mantenha a tecla "control" (Ctrl) pressionada e clique em algum fio que não esteja conectado ao GND ("terra"). E para retornar a referência de tensão ao padrão, mantenha a tecla "control" pressionada e clique em algum fio conectado a qualquer GND do circuito.

Para baixar um circuito de simulação de filtro passa-baixa de primeira ordem, clique aqui. Na simulação do circuito há: circuito filtro passa-baixas frequências com amplificador operacional, multímetro virtual, osciloscópio vitual, diagrama de Bode (inicialmente mostra a resposta em frequência de magnitude, mas pode ser configurado para mostrar a resposta de fase). O ganho do circuito em baixas frequências é igual a 10 V/V, em 723 Hz a saída apresenta queda em 3dB ("banda de meia potência", corresponde a 70,7% de tensão, também chamada "frequência de corte").
