Parte 1 - Adendo

Diodos Retificadores - Medições com Amplificador Operacional OPA345UA

No adendo são apresentados gráficos resultantes de medições de tensões e correntes de diodos retificadores de germânio, de silício e de barreira Schottky.

Os dois gráficos a seguir se referem aos testes com o diodo retificador de germânio 1N60P. A sua corrente nominal máxima é de 50mA. Temperatura ambiente de 18,5ºC.

Adicionalmente mais dois gráficos concernentes ao diodo retificador 1N60P testado em temperaturas diferentes, incluindo a curva de 18,5ºC anterior. Sendo a curva "1N60P_FRIO" testada em temperatura negativa, entre ‑17ºC e ‑18ºC. Percebe-se quedas de tensão em relação ao aumento de temperatura. O segundo gráfico apresenta as resistências equivalentes em função das tensões e temperaturas.

A seguir, diodo de barreira Schottky 1N5819, sua corrente máxima é de 1,0 A, foi testado em temperatura ambiente entre 21ºC e 22ºC. É um tipo de diodo para retificação em frequências elevadas.

Diodo retificador de silício para pequenas correntes 1N4148. Sua corrente máxima é de 200mA. Foi testado em temperatura ambiente de 21ºC.

Adicionalmente, foram feitos testes com o mesmo diodo 1N4148 em diferentes temperaturas, incluindo a curva anterior feita em 21ºC. Também uma curva obtida em temperatura negativa; entre ‑18ºC e ‑20ºC, veja "1N4148_frio" nas legendas dos gráficos.

O diodo retificador de silício 1N4002 é limitado a corrente máxima de 1,0 A. Ele é muito utilizado em retificação em baixas frequências; 60 Hz por exemplo. Aqui testado até 300mA. Temperatura ambiente de teste de 21,5ºC.

Diodo retificador de silício modelo RL207 é utilizado para correntes até 2,0 A. Foi testado em temperatura ambiente de 22ºC.

Diodo retificador de silício 1N5402, corrente máxima de 3,0 A. Testado até 300mA, em temperatura ambiente de 23ºC. Veja os dois gráficos a seguir.

Diodo retificador de silício 6A6 foi testado em temperatura ambiente entre 22,5ºC e 24ºC. Sua corrente máxima é de 5,0 A, podendo chegar a 6,0 A com tipo de soldagem especificada no seu datasheet. Sua tensão reversa máxima é de 600V.

KBPC3508 é uma ponte retificadora de alta corrente, especificada até 35 A de corrente e tensão reversa máxima de 800V. Testada na temperatura ambinte de 22ºC e até apenas 300mA apresentou as características que podem ser vistas nos dois gráficos a seguir.

Através da sobreposição das diversas curvas obtidas anteriormente, a seguir vistas em um mesmo gráfico, é possível comparar as características dos diodos retificadores. Temperaturas foram citadas anteriormente, estiveram entre 18ºC e 24ºC.

Também foi incluido um diodo zener de 3,3V x 1W testado na sua polarização direta.

Também plotados em um gráfico, as características de resistências equivalentes em função das tensões aplicadas, veja a seguir.

A última planilha gerada com os dados originais das características de diodos retificadores, feita com LibreOffice, podem ser obtida aqui.

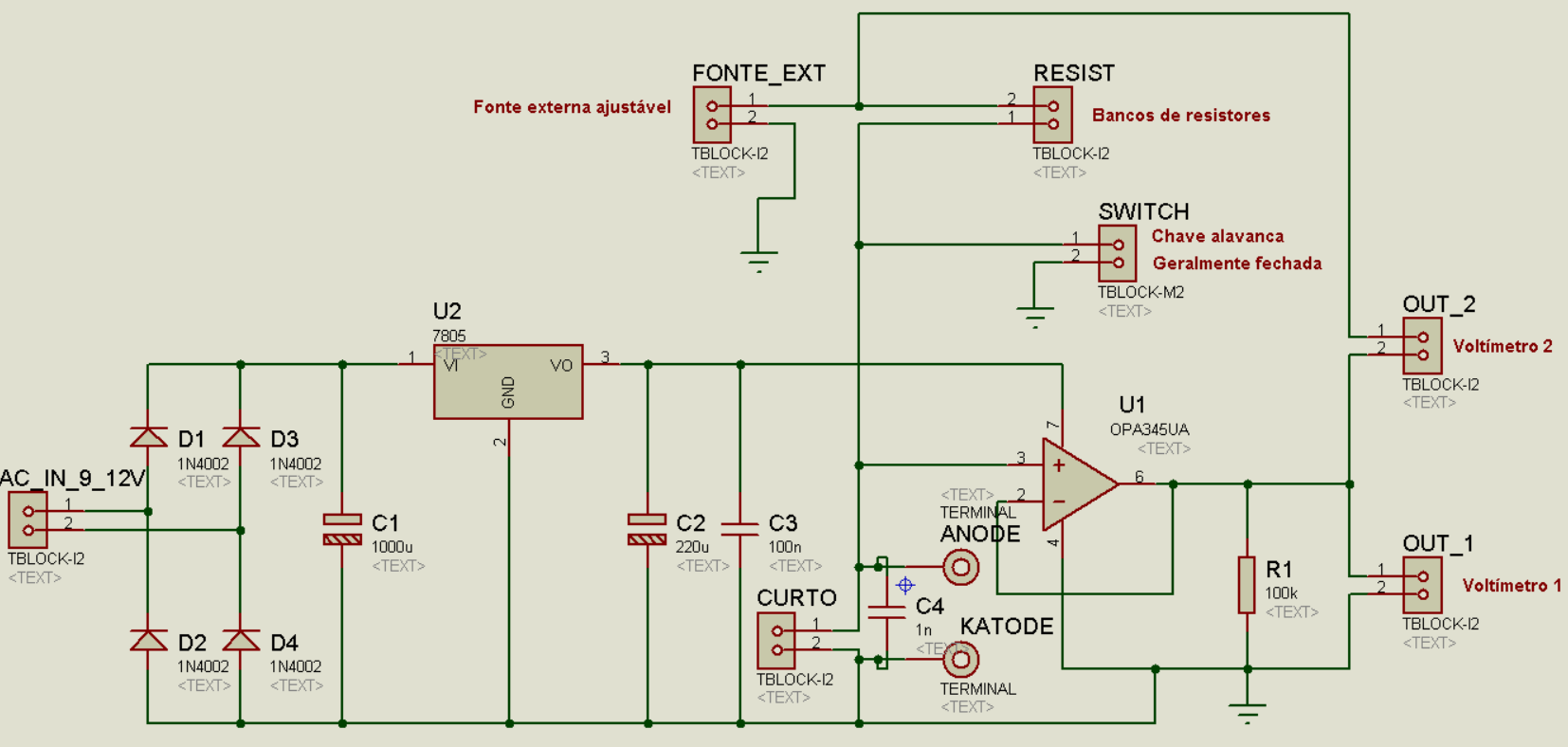

A seguir, diagrama eletrônico de circuito utilizado para realizar as medições. Onde o amplificador operacional de precisão está na configuração de amplificador não-inversor. "Voltímetro 2" fornece informação a respeito da corrente, considerando resitores externos utilizados (Bancos de resistores). E "Voltímetro 1" fornece valores de tensão sobre o semicondutor sob teste.
